在Revit中求内轮廓及外轮廓

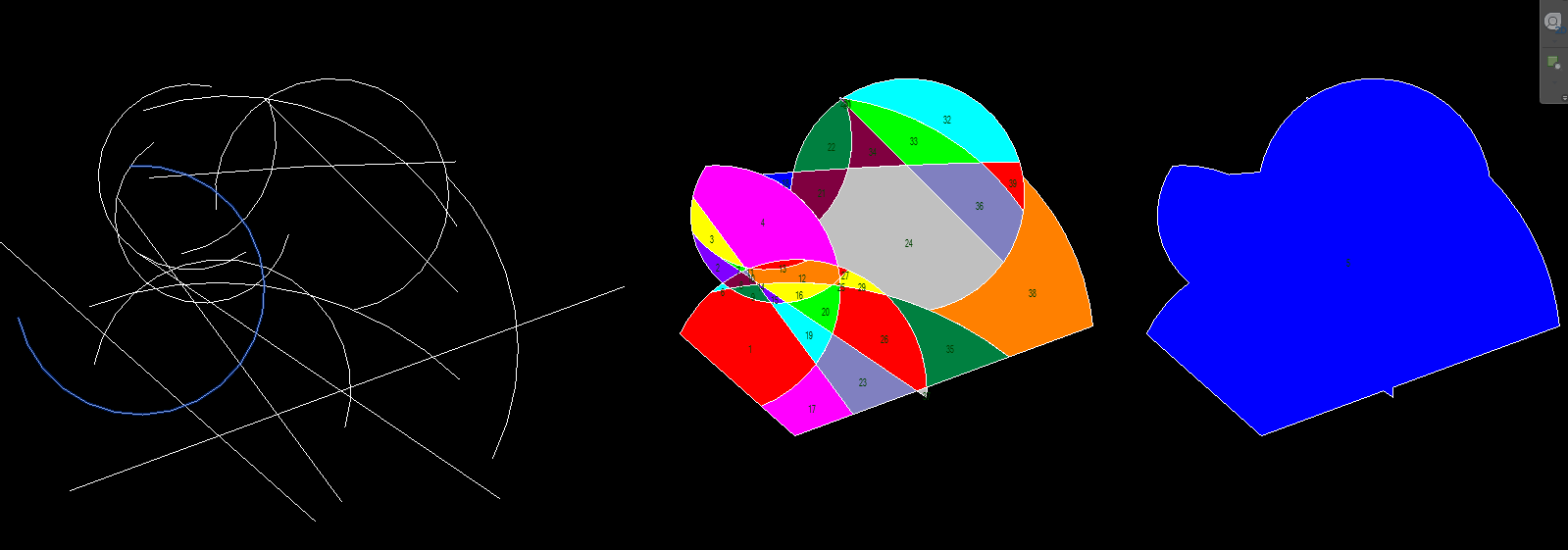

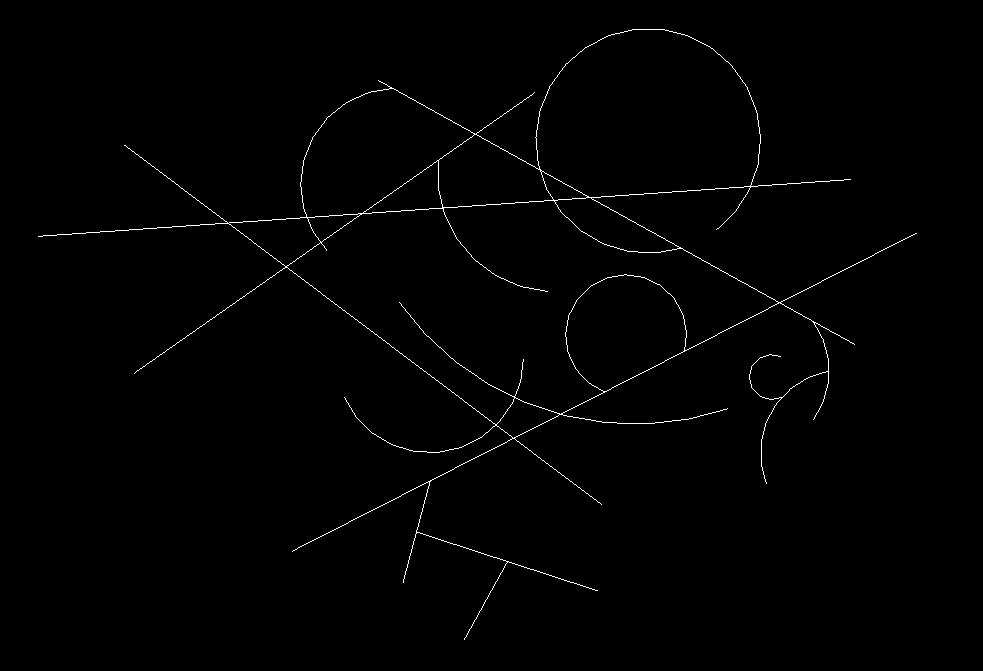

如图，由直曲线段组成的不规则区域，求内轮廓及外轮廓。

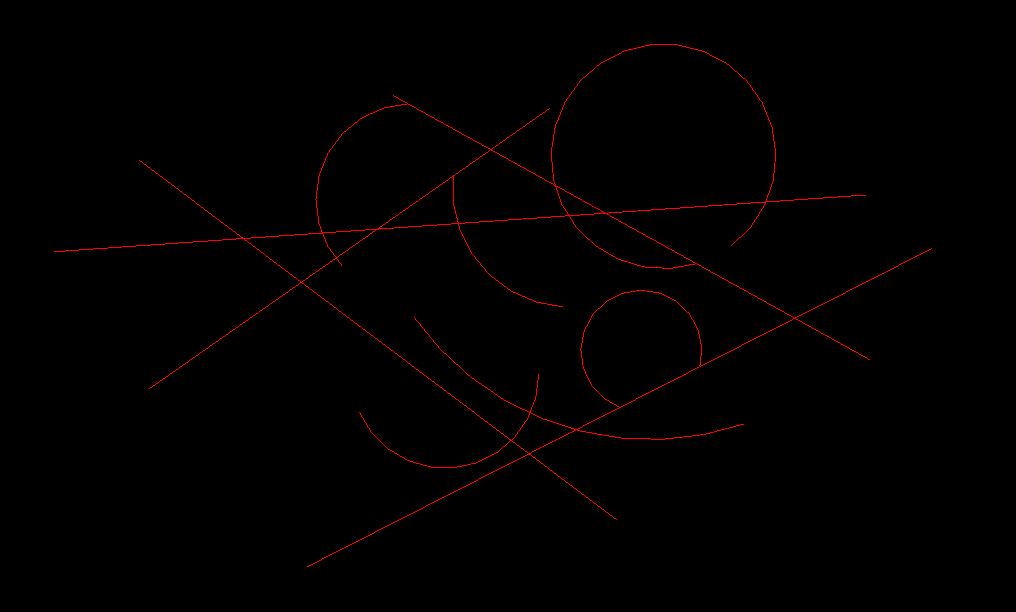

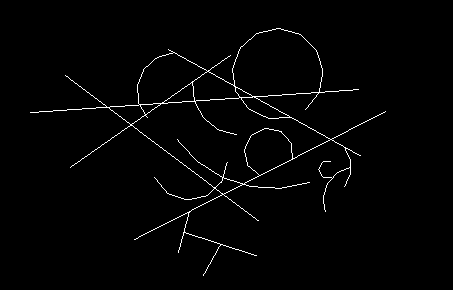

先将图形修剪，将与其他直、曲线只有一个交点的线段删除

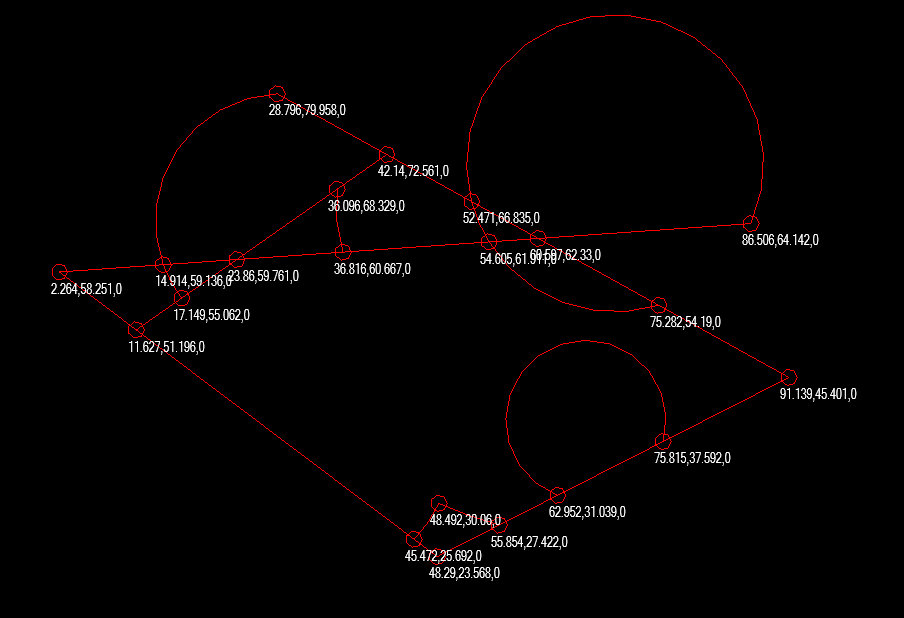

得到交点，通过交点重组线段。

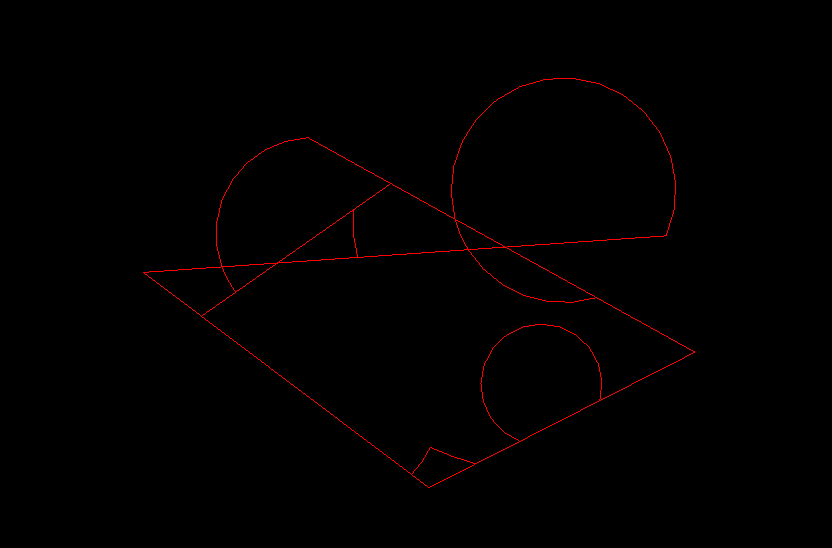

通过每个点，找到围成的最小区域。将重复区域剔除，得到结果。
