地点和位置

每个建筑物在世界上都有一个独特的位置，因为纬度和经度是独一无二的。此外，一个建筑物相对于其他建筑物可以有许多位置。Revit Platform API Site命名空间使用某些类来保存Revit项目的地理位置信息。

注意：Revit Platform API不显示“场地”菜单功能。只有“site”命名空间提供与“管理”选项卡上的“项目位置”面板上的“位置”选项对应的功能。

本节中的页面

  • Place 地点
  • City 城市
  • ProjectLocation 项目地点
  • Project Position 项目位置

地点

在Revit Platform API中，SiteLocation类包含纬度、经度和时区等位置信息。该信息确定项目在世界上的位置。设置纬度或经度时，请注意：

  1. Revit将尝试将坐标与它所知道的城市进行匹配，如果找到匹配，将相应地设置名称。
  2. Revit将尝试自动调整时区值，以匹配使用SunAndShadowSettings.CalculateTimeZone（）设置的新经度或纬度值。对于某些边界情况，计算的时区可能不正确，如果需要，可以直接设置TimeZone属性。


城市

城市是包含世界上已知城市的地理位置信息的对象。它包含经度、纬度和时区信息。城市列表由Application对象中的Cities属性检索。无法将新城市添加到Revit中的现有列表中。Revit Platform API不会显示当前项目所在的城市。

项目地点

一个项目只有一个场地，那就是在地球上的绝对位置。但是，它可以相对于周围的项目具有不同的位置。根据所使用的坐标和原点，一个项目中可以有多个ProjectLocation对象。

默认情况下，每个Revit项目至少包含一个命名位置Internal。它是活动项目位置。可以使用Document.ActiveProjectLocation属性检索它。使用Document.ProjectLocations属性检索所有现有的ProjectLocation对象。

项目位置

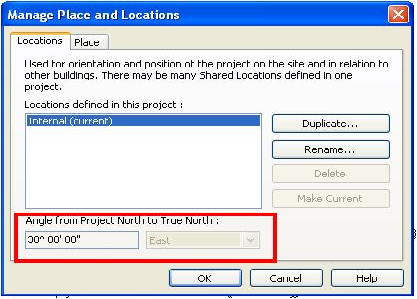

项目位置是表示地理偏移和旋转的对象。它通常由ProjectLocation对象用来获取和设置地理信息。下图显示了更改ProjectLocation地理旋转和同一点的坐标后的结果。但是，您无法看到直接更改ProjectLocation地理偏移的结果。

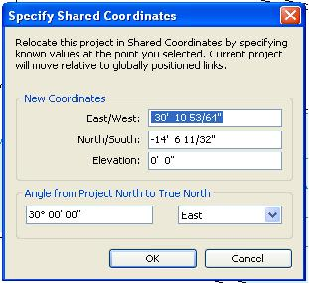

图125：点坐标

注意：东表示位置逆时针旋转;西表示位置顺时针旋转。如果“角度”值介于180度和360度之间，则Revit会自动对其进行变换。例如，如果选择“东”并键入200度作为“角度”，则Revit会将其转换为“西160度”。

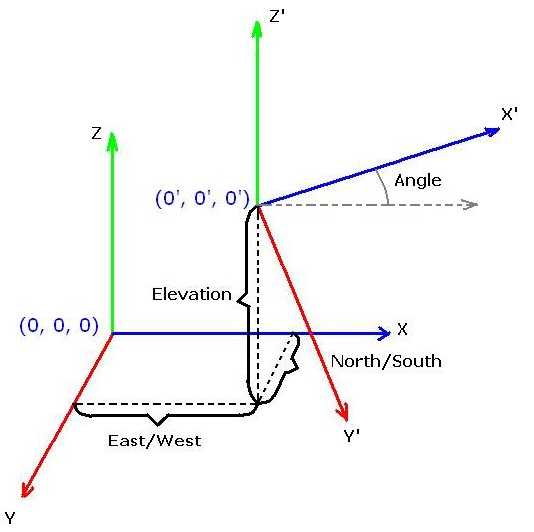

图126：地理偏移和旋转示意图

下面的示例代码说明如何检索ProjectLocation对象。

代码区域21-1：检索ProjectLocation对象

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
public void ShowActiveProjectLocationUsage(Autodesk.Revit.DB.Document document)
{
    // Get the project location handle
    ProjectLocation projectLocation = document.ActiveProjectLocation;

    // Show the information of current project location
    XYZ origin = new XYZ(0, 0, 0);
    ProjectPosition position = projectLocation.GetProjectPosition(origin);
    if (null == position)
    {
            throw new Exception("No project position in origin point.");
    }

    // Format the prompt string to show the message.
    String prompt = "Current project location information:\n";
    prompt += "\n\t" + "Origin point position:";
    prompt += "\n\t\t" + "Angle: " + position.Angle;
    prompt += "\n\t\t" + "East to West offset: " + position.EastWest;
    prompt += "\n\t\t" + "Elevation: " + position.Elevation;
    prompt += "\n\t\t" + "North to South offset: " + position.NorthSouth;

    // Angles are in radians when coming from Revit API, so we
    // convert to degrees for display
    const double angleRatio = Math.PI / 180;        // angle conversion factor

    SiteLocation site = projectLocation.GetSiteLocation();
    string degreeSymbol = ((char)176).ToString();
    prompt += "\n\t" + "Site location:";
    prompt += "\n\t\t" + "Latitude: " + site.Latitude / angleRatio + degreeSymbol;
    prompt += "\n\t\t" + "Longitude: " + site.Longitude / angleRatio + degreeSymbol;
    prompt += "\n\t\t" + "TimeZone: " + site.TimeZone;

    TaskDialog.Show("Revit", prompt);
}

注意：一次只有一个活动项目位置。若要查看更改ProjectLocation地理偏移和旋转后的结果，请在平面视图“特性”窗格中将“方向”特性从“项目北”更改为“正北”

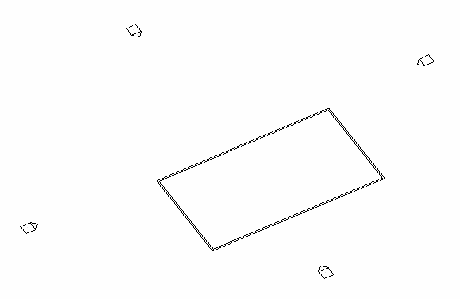

图128：项目从项目北向正北旋转30度

图129：项目位置信息

创建和删除项目位置

通过使用Duplicate（）方法复制现有项目位置来创建新项目位置。下面的代码示例说明如何使用Duplicate（）方法创建新的项目位置。

代码区域21-2：创建项目位置

1
2
3
4
5
6
7
8
9
10
11
12
13
public ProjectLocation DuplicateLocation(Autodesk.Revit.DB.Document document, string newName)
{
        ProjectLocation currentLocation = document.ActiveProjectLocation;
        ProjectLocationSet locations = document.ProjectLocations;
        foreach (ProjectLocation projectLocation in locations)
        {
                if (projectLocation.Name == newName)
                {
                        throw new Exception("The name is same as a project location's name, please change one.");
                }
        }
        return currentLocation.Duplicate(newName);
}

下面的代码示例阐释如何从当前项目中删除现有项目位置。

代码区域21-3：删除项目位置

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
public void DeleteLocation(Autodesk.Revit.DB.Document document)
{
    ProjectLocation currentLocation = document.ActiveProjectLocation;
    //There must be at least one project location in the project.
    ProjectLocationSet locations = document.ProjectLocations;
    if (1 == locations.Size)
    {
        return;
    }

    string name = "location";
    if (name != currentLocation.Name)
    {
        foreach (ProjectLocation projectLocation in locations)
        {
            if (projectLocation.Name == name)
            {
                ICollection<Autodesk.Revit.DB.ElementId> elemSet = document.Delete(projectLocation.Id);
                if (elemSet.Count > 0)
                {
                    TaskDialog.Show("Revit","Project Location Deleted!");
                }
            }
        }
    }
}

注：以下规则适用于删除项目位置：

  • 无法删除活动项目位置，因为项目中必须至少有一个项目位置。
  • 如果ProjectLocationSet类实例为只读，则不能删除项目位置。

注：翻译自Revit API Developers Guide
